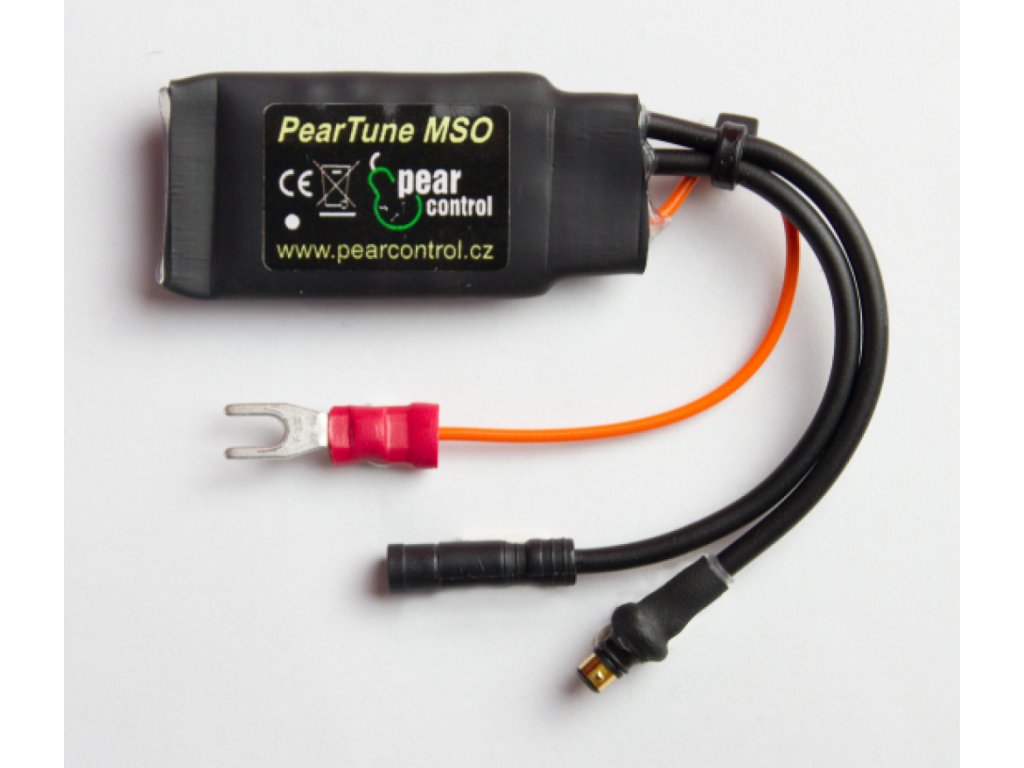

PearControl MSO - SHIMANO E8000

Podrobný popis

Obmedzenie rýchlosti:  posunuté na 50km/h

Aktivácia:  LIGHT BUTTON

Zobrazenie hodnôt na displeji:  polovičné údaje

PODROBNÝ POPIS PRODUKTU:

PearTune sa zapojí do systému elektrobicykla s použitím kompatibilných originálnych konektorov. Zariadenie nie je nutné nijako nastavovať ani nie je pri inštalácii nutné použitie diagnostiky. Všetka konfigurácia a adaptácia na nastavenie konkrétneho kusu elektrobicykla je zaistená automaticky.

PearTune MSO je zapojené medzi senzor tachometra a jednotku motora. Ako napájanie sa používa napájanie svetiel. Funkciu je možné kedykoľvek počas jazdy vypnúť a zapnúť navolením funkcie ovládania svetiel v ovládacom menu kolesa. Ak je zariadenie aktívne, je zobrazená hodnota rýchlosti polovičná. S polovičnou hodnotou sa pripočíta aj prejdená vzdialenosť, apod.

Jediný ďalší rozdiel je v tom, že od okamihu inštalácie Vy, nie Váš bicykel, určujete, ako rýchlo pôjdete. Maximálna rýchlosť je limitovaná už iba frekvenciou šliapania a rýchlosťou 50km/h.

Používanie

Funkciu PearTune MSO je možné kedykoľvek počas jazdy zapnúť alebo vypnúť pomocou ovládania svetiel v menu kolesa. Funkcia tohto tlačidla pre ovládanie svetiel zostáva nezmenená.

Poznamenajme, že pomocou diagnostického zariadenia alebo aplikácie E-TUBE je možné pri bicykli sprístupniť funkciu ovládania svetiel. Väčšina servisov je týmito zariadeniami vybavená a môže vám ovládanie svetiel zaktivovať. Pokiaľ ovládanie svetiel nie je aktívne, je možné použiť alternatívnu verziu PearTune MSO, ktorá je automaticky aktívna v okamihu zapnutia kolesa.

Inštalačný postup - na stiahnutie tu

PT-MSO-SH1

① Vyskrutkujte tri skrutky označené na obrázku červeným krúžkom a odoberte plastový kryt. Všetky potrebné káble a konektory sa nachádzajú pod týmto krytom. Kryty sú dodávané v rôznych farbách a prevedeniach a kryt sa môže líšiť od obrázku.

② Rozpojte konektor medzi jednotkou motora a senzorom tachometra (na obrázku označený zelenou šípkou). Povoľte skrutku na kladnej (+) svorke svetiel (na obrázku označený červenou šípkou).

③ Senzor tachometra pripojte k PearTune a PearTune pripojte k motoru pomocou zodpovedajúcich konektorov. Červený napájací kábel pripojte na kladnú svorku svetiel. Utiahnite skrutku tejto svorky.

④ MSO umiestnite na vhodné miesto a poprípade stiahnite káble pomocou sťahovacej pásky pre elektrotechniku. Znovu namontujte kryt a bicykel je pripravený na testovaciu jazdu.

Výrobca

PearControl sro


Technické parametre

Rozmery bez káblov: 21 x 40 x 12mm

Rozsah napájacieho napätia: 5 - 15 V

Maximálny odber: 100 mA

Maximálny príkon: 1.5W

Hmotnosť: max. 30g

Napätie nikde v zariadení, ani vo vnútri ani na vstupných/výstupných pinoch nepresahuje 20 V

Legislatíva

Výrobca si vyhradzuje právo na zmeny. Tento návod je neoddeliteľnou súčasťou predávaného zariadenia. Zariadenie nie je samostatne funkčným celkom. Používaním zariadenia PearTune MSO sa jeho užívateľ zaväzuje, že bude upravené elektrobicykel používať v súlade s platnou legislatívou daného štátu a to aj mimo pozemnej komunikácie, teda iba na vlastnom pozemku alebo na pozemkoch na to určených. Užívateľ tiež berie na vedomie, že prevádzkovanie bicykla mimo vlastného pozemku aj s vypnutým, avšak nainštalovaným zariadením PearTune MSO nemusí byť v súlade s legislatívou. Výrobca nezaručuje neporušenie záruky elektrobicykla ani nemožnosť poškodenia či zablokovania systému elektrobicykla. Výrobca sa zrieka zodpovednosti za akékoľvek škody, či už na zdraví alebo na majetku, spojené s inštaláciou alebo používaním tohto zariadenia.

Výrobca je držiteľom certifikátu skúšok elektromagnetickej kompatibility – zhoda s predpismi EÚ (označenie CE) a certrifikátu o reštrikcii použitia nebezpečných substancií (označenie RoHS).
